MessageSujet: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Sam 1 Déc - 17:14

vendredi matin j'avais quelques heures devant moi alors je me suis lancé dans l'usinage des entretoises qui se trouvent entre les cale pied et cadre sur les moto type R3,R4,R5...
ce n'est pas une pièce particulièrement rare ou compliquée, mais quand ça manque , ça manque
je n'en avais pas pour  ma R5 carenée alors j'en ai fait une trentaine, qui sont à l'Amical, à votre disposition



Dernière édition par fabien maguet le Dim 24 Nov - 11:11, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Sam 1 Déc - 17:37

bravo fabien, c'est une bonne idée, il te reste plus qu'a faire celles qui se montent en bout de reposes-pieds lol!

aller, on fait la liste complète pour ceux qui ne savent pas. ça se monte sur:
R3
R4
R4b
R4c
R4x
R5
L53
L5
LC531
LX200 Tourisme et Trial
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Sam 1 Déc - 18:16

c'est prévu, j'ai déniché une belle barre d'acier diamètre 25, la pièce d'époque et l'outillage qui va bien
il me reste à trouver une petite heure pour pondre le programme et stabiliser la fabrication
je fais ces pièces sur un petit tour à commande numérique du lycée, c'est par une merveille, mais c'est très suffisant pour ce genre de pièces

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Sam 1 Déc - 18:27

c'est pas une merveille, mais il est mieux que le mien et puis toi tu sais t'en servir comme il faut
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Lun 3 Déc - 19:48

et ben voila, c'est fait , une bonne trentaine , entre midi et deux, en écoutant LED ZEPPLIN dans l'atelier
passez vos commandes à l'amical


demain j'attaque une petite série de tire cable de frein en alu pour mon guidon AMERO, du coup si il y a des amateur , dites le moi j'en ferai une série plus importante
ce coup ci il y a plus de boulot,du tournage , puis un peu de fraisage , mais bon cette année j'ai des élèves qui assurent, pas forcement des flèche, mais des sérieux, alors tous les espoirs sont permis
je vous tiens au jus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Lun 3 Déc - 20:04

super, si tu t'ennuies et que tu n'as pas fini d'écouter toutes les oeuvres de Led Zepplin, j'ai encore plein d'idées de bricoles du même genre qui seraient bien utiles pour ceux qui n'ont rien pour travailler le métal
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Lun 3 Déc - 20:08

c'est temps ci je m'amuse à refaire des petites pièces de tournage simples et de taille raisonable.
si certains d'entre vous on des suggestions pour des petites séries, hésitez pas
je préfaire des séries de plusieurs pièces parceque vu le temps de création des programmes d'usinage et du réglage de la commande numérique, autant rentabiliser par le nombre.
pour info, les pièces que je fabrique sont à la disposition du club et si vous étes interressé, passez par lui pour les obtenir.

petite question à Jean Luc, peux tu me donnez les coordonnées de la personne qui s'occupe de la gazette pourque je lui envoye un court article de mes humbles productions
merci

derniere petite chose voici le lien où vous pouvez voir mes gars qui produisent ces quelques pièces
http://www.lyc-moreau-quincy.ac-versailles.fr/spip.php?article12
a plus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Lun 3 Déc - 20:22

pour la gazette, c'est Daniel David, tu trouveras ses coordonnées à la rubrique contact du site.

tu fais pas des formation accélérée pour les cours de tournage parce que j'ai un petit tour mais je n'ai que quelques notions de tournage. ils ont essayés de m'apprendre au lycée mais je me suis sauvé en 1ère parce que je n'y voyais pas d'avenir et le pire c'est que 28 ans plus tard, je me suis acheté mon tour pour restaurer mes motos.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Mer 5 Déc - 13:10

il est mignon comme tout ce petit tour
sans être un champion du tournage traditionnel, je peux quand même tenter de de dépanner, je t'envoye mon tel si tu as besoin de tuyaux

j'ai continué hier de produire parceque je suis tombé sur un autre type d'entretoise de bout de cale pied.

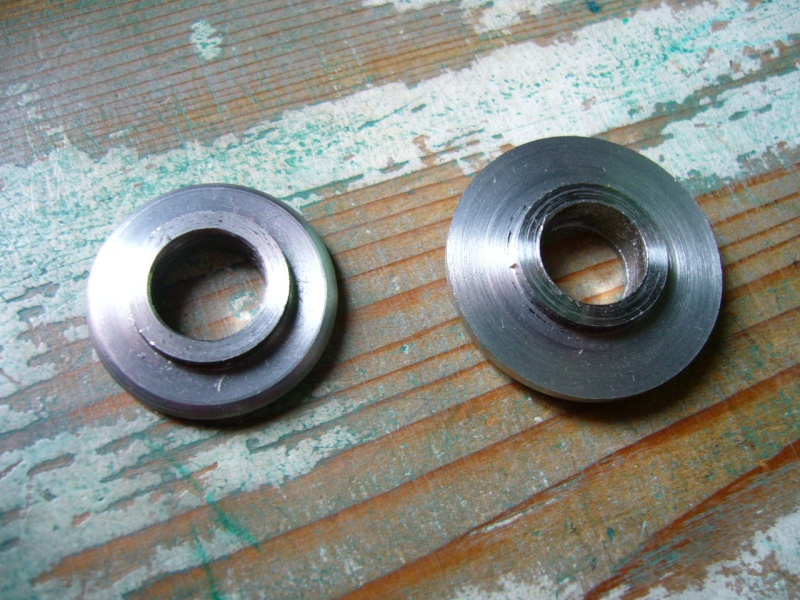

Dominique m'avais demandé de faire une petite série du modéle de gauche (le petit diamètre maxi 24mm)
et moi, sur ma R5 carénée j'ai trouvé un autre modèle , plus grand (diamètre maxi 28mm)
j'en ai lancé une petite production mais je voudrais bien savoir si vous connaissez ces deux modéle ??


autre refabrication: sur mon moteur pour change le roulement à bille du renvoye d'angle du compteur de vitesse j'ai du rétruire la pastille en acier qui la protége de l'extérieur.
du coup j'en ai réusine une petite dizaine

si vous avez d'autres idée de production sur tour
j'attend vos suggestions
a plus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Mer 5 Déc - 18:39

tu peux éventuellement refaire les butées de gaine d'embrayage qui vont sur le carter d'embrayage, 3 vitesses au pied. c'est une pièce qui manque pratiquement tout le temps.
j'avais mis les plans à la rubrique technique du site: http://www.amicalegnomerhone.net/technique/butee_de_gaine.pdf
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Mer 5 Déc - 19:33

he bien, ça me semble tout à fait dans mes cordes.
c'est en alu, en acier, en laiton????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Mer 5 Déc - 20:04

j'avais oublié de préciser, c'est en acier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
fabien maguet

avatar

Messages : 104
Date d'inscription : 21/05/2012
Age : 41
Localisation : CORBEIL ESSONNES

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Jeu 6 Déc - 20:30

cette pièce me semble pas bien difficile, je vais faire un test dans du stub diametre 12, et je vous tiens au jus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1025
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: refabrications de rondelles decentrage sur cadre pour R3,R4,R5...   Jeu 6 Déc - 20:34

c'est pas dur à faire, même moi j'en ai déjà refait pour mes motos, mais comme je disais il y en a qui n'ont rien pour usiner et ça peut leur rendre service
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
