 piston endomagé ??

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: piston endomagé ??   Sam 2 Mar - 15:13

bonjour à tous

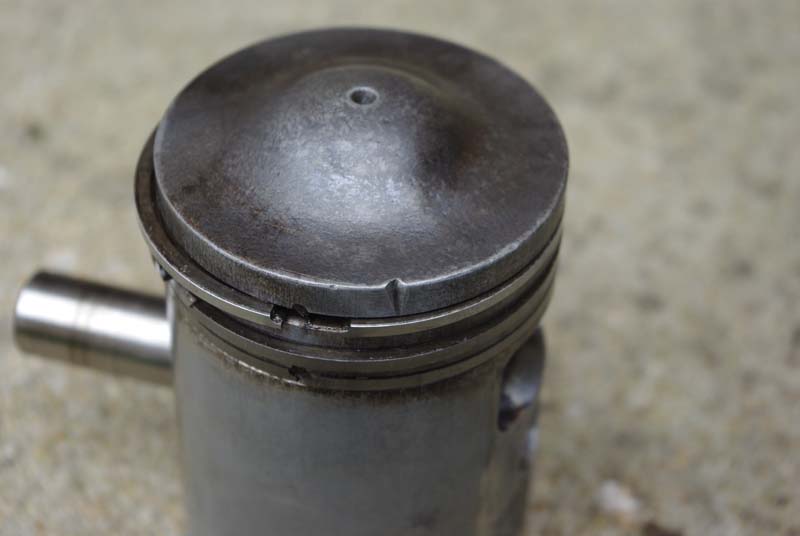

Je me suis fait livrer un moteur R4d pour avoir des pièces de rechange cependant le piston a pris un choc sur la partie haute durant le voyage Sad (voir la photo ) et je voulais savoir si cela le rendais définitivement inutilisable.

Laughing J'ai tout de même pris soins de bien ébavurer les arêtes vive du choc histoire d'éviter de rayer le cylindre...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Dim 3 Mar - 10:14

L'encoche me semble ancienne, un segment qui aurait cassé? il faudait voir le jeu des segments entre pointes, ça peut tourner mais c'est loin d'être parfait !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Dim 3 Mar - 11:52

Non non l'encoche à été faite lors du transport si elle a un air "ancien" c'est parce que je l'ai ébavuré a la brosse métallique. et comment contrôler le jeux de segments.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Mar 5 Mar - 18:59

Le contrôle est simple tu place le segment dans le cylindre côté embase il y a moins d'usure et avec un jeu de jauges ou cales tu regarde l'écartement des pointes, 15/35 ça va 60/65 trop de jeu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Mar 5 Mar - 23:13

DIALMAX a écrit:
Le contrôle est simple tu place le segment dans le cylindre côté embase il y a moins d'usure et avec un jeu de jauges ou cales tu regarde l'écartement des pointes, 15/35 ça va 60/65 trop de jeu

salut

Je ne possède ni jauge ni jeu de cale :/
a quoi correspondent tes chiffres ?? des dixième de millimètre ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Mer 6 Mar - 8:47

Ce serait bien d'en avoir rien que pour règler l'écartement du rupteur et de la bougie; on en trouve pour 6 à 15 euros
On a l'habitude de parler plus souvent en centièmes , soit : 15 ou 1,5 dixième ou 0.15 mm
on trouve les 3 échelles d'un manuel à l'autre, aussi bien 0.4 ou 40 pour le rupteur par exemple, mais c'est vrai qu'avec l'habitude on n'y fait pas attention donc on ne précise pas !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Mer 6 Mar - 12:02

ok je vais donc me procurer un jeu de cale y a t il des modèles plus pratiques que d'autres?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Mer 6 Mar - 20:06

Celles coniques, mais ça n'a pas trop d'importance , il y a longtemps que je n'en ai pas acheté donc je fais avec mes vieilles (les cales !!!!!) rectangulaires .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Ven 8 Mar - 14:24

DIALMAX a écrit:
Le contrôle est simple tu place le segment dans le cylindre côté embase il y a moins d'usure et avec un jeu de jauges ou cales tu regarde l'écartement des pointes, 15/35 ça va 60/65 trop de jeu

catastrophe j'ai cassé un segment en le démontant, sinon les deux qu’il me reste sont entre 20 et 30/10ème donc ok !!
Me voila a la recherche de segments neufs pirat

Y'a t il un modèle particulier ou est-ce standard ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Ven 8 Mar - 14:45

M.....rde !
Ca casse comme du verre ! Même après des dizaines d'année de métier je suis toujours méfiant!

Si il n'est pas prévu pour un Gnome il faut que hauteur, épaisseur et diamètre soit identique , éventuellement si l'ergotage manque (segment 4 temps) il se fait avec une petite lime
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Ven 8 Mar - 14:56

M.....de comme tu dis !! No

j'ai mesuré le diamètre du cylindre 55 mm hauteur du segment 2,5 mm quant à l’épaisseur (la partie qui s'use) j'ai 2,2 mm Je continue mes recherches sur la toile pour en acheter 4 histoire d'avoir un jeu d'avance. Si vous avez un site sérieux qui vend au détaille ce type de segment je suis preneur

Jai trouvé des segments chez macadame2roues http://www.macadam2roues.fr/ mais il en existe deux type ??? type feux ou racleur ....

En type feu j'ai un référence 14306 diam 55x2,5 est - ce que ça pourrait me convenir ?

sinon en type racleur ref 13041 diam 55x 3 mais la on s'éloigne de ce que j'ai pu mesurer.

Au faite 55mm j'ai bien compris qu'il devait s'agir du diamètre du cylindre mais l'autre cote c'est la hauteur qui détermine la rainure du piston dans laquelle loge le segment ou bien l'épaisseur du segment (partie qu s'use) ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Ven 8 Mar - 17:18

Racleur ne convient pas c'est pour du 4 temps, je suppose que les segments n'ont pas d'ergotage donc il faudra les faire, pour l'épaisseur ce serait bien de demander à Macadam, l'ergotage aussi, si ton pieds à coulisse mesure la profondeur regarde celle de la gorge du piston par rapport à l'épaisseur de ton segment pour être certain . L'autre côte c'est la hauteur du segment.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Ven 8 Mar - 19:09

Je ne possède pas de jauge de profondeur sur mon pied a coulisse c'est balo !!

Je vais m'en procurer un.

Mais quelle épaisseur sera adaptée ??

Faut t il une épaisseur du segment supérieur ou égale à la profondeur de la gorge ? quelle est la tolérance admise ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Dim 10 Mar - 13:57

Le segment ne doit pas être plus épais de façon qu'il ne dépasse pas entiérement dans la gorge .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Dim 10 Mar - 22:03

DIALMAX a écrit:
Le segment ne doit pas être plus épais de façon qu'il ne dépasse pas entiérement dans la gorge .

Parfais je n'ai donc plus qu'a mesurer la profondeur de la gorge et me mettre à la recherche de segments study
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Ven 15 Mar - 10:43

Bonjour à tous

J'ai commandé chez macadam des segments feu 55x2,5 ref 14306 mais il se trouve que ça ne vas pas du tout sur mon piston No

La hauteur du segment est de 2,1 mm donc il y a un jeu important dans le sens de la hauteur. Je pensai pourtant que sur la ref 55x2,5 le 2,5 correspondait à la hauteur (ce qui aurai parfaitement convenu)

Bref est-ce moi qui ai fait le mauvais choix de segment ou bien est-ce Macadam qui a fait une erreur ? Je ne parvient pas à les joindre ils sont au salon à Toulouse ce WE Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Ven 15 Mar - 13:43

A mon avis ils se sont enduit avec de l'erreur!
La hauteur c'est la hauteur! l'épaisseur ce n'est pas la même chose !
C'est curieux car il n'y en pas de cette hauteur ( 2.1 ) sur le catalogue

Il n'y a plus que le téléphone mais tu n'a rien pour continuer ce week end No
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Ven 15 Mar - 16:30

je vais aux puces de Niort je vais essayer de contacter quelqu’un la bas ce we ils auront bien un stand Smile

Et coté gnome rhome il y aura du monde ? ou pourrai-je vous rencontrez ,?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Ven 15 Mar - 16:48

Niort c'est un peu loin !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Jeu 21 Mar - 13:08

Il vont finalement me renvoyer les bons segments et pour couvrir mes frais de retour ils vont même m'en poster un de plus Smile donc très correct !!!

Entre temps j'ai reçus des segments de chez Vintage Scooter et c'est impeccable il n'y a même pas besoin de limer l'encoche c'est déjà fait et ils sont a 4,5 euro contre 5euros chez macadam.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Jeu 21 Mar - 19:04

Que demande le peuple, de l'argent plein les banques! des femmes plein les rues !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: piston endomagé ??   Jeu 21 Mar - 20:06

et du bon vin plein les verres !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: piston endomagé ??   Jeu 21 Mar - 20:57

cheers clown geek lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
