MessageSujet: allumage r4d   Dim 3 Mar - 18:07

Bonsoir,

Voila 1h que j'essaye de démonter le volant d'allumage mais bon je n'y parvient pas....

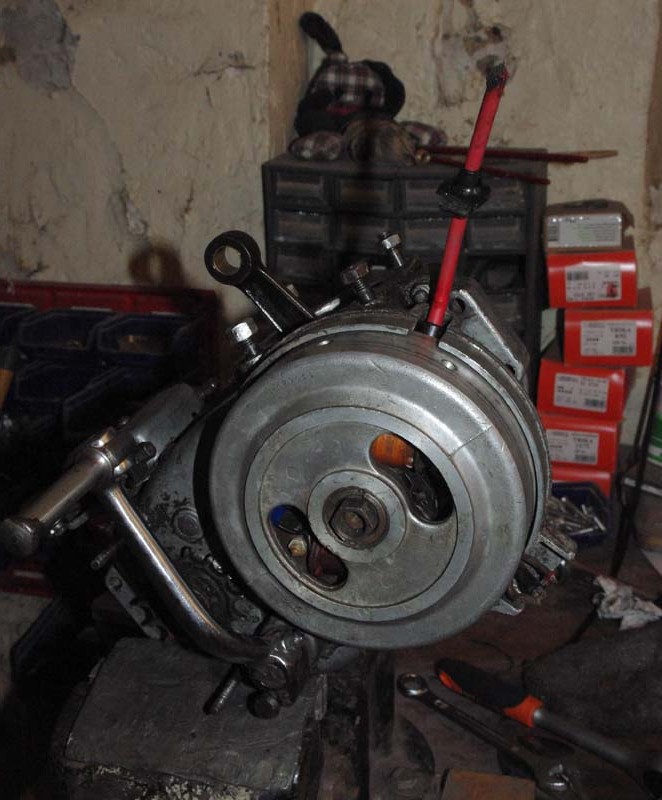

Mon objectif était de remplacer le faisceaux qui a été couper sauvagement (voir la photo)

Si vous avez quelques explication pour démonter ce fichu volant je suis preneur Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: allumage r4d   Dim 3 Mar - 18:09

C'est tout simple, tu bloques le volant et tu desserres, la rondelle qu'il y a autour de l'écrou sert d'arache volant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris31



Messages : 205
Date d'inscription : 23/11/2012
Age : 42
Localisation : carbonne

MessageSujet: Re: allumage r4d   Dim 3 Mar - 18:48

si tu mets un tourne vis dans l'axe de la bielle ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: allumage r4d   Dim 3 Mar - 18:52

non, tu risque de marquer la bague en bronze, au pire si tu n'as que ce moyen, met l'axe de piston dans la bielle et le tournevis dans l'axe mais le mieux est quand même de bloquer le volant avec un outils
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris31



Messages : 205
Date d'inscription : 23/11/2012
Age : 42
Localisation : carbonne

MessageSujet: Re: allumage r4d   Dim 3 Mar - 19:00

perso soit tu remontes le tout et avec un bloque piston soit démonté , avec l'axe de piston et sur le moteur une calle en bois de chaque coté pour le rien abimer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: allumage r4d   Dim 3 Mar - 21:36

Jean Luc a écrit:
C'est tout simple, tu bloques le volant et tu desserres, la rondelle qu'il y a autour de l'écrou sert d'arache volant

Le problème c'est que je n'ai pas l'outil adapter pour desserrer cette rondelle et je constate une fois de plus que mes compétences sont limitées en mécanique No
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: allumage r4d   Lun 4 Mar - 5:02

pour démonter le volant, pas besoin de démonter la rondelle puisque c'est elle qui sert d'arache.
c'est pour le remonter qu'il est préférable de l'enlever pour pouvoir caler l'avance comme il faut.
si je me souviens bien, elle doit avoir un pas à gauche cette rondelle mais faudra que je vérifie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 794
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: allumage r4d   Mar 5 Mar - 18:41

Tu peut faire des outils comme celui-ci par exemple, faire un trou pour passer la clé;


ou avec un tube sur lequel tu soude une chaine que tu bloque avec une clé BTR c'est costaud


Egalement caler la masse du villo côté volant , en calant au niveau de la bielle ou de l'autre côté tu peux décentrer le villo, avec un morceau d'alu ou plastic costaud entre la masse et le carter
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: allumage r4d   Mar 5 Mar - 23:22

DIALMAX a écrit:
Tu peut faire des outils comme celui-ci par exemple, faire un trou pour passer la clé;


ou avec un tube sur lequel tu soude une chaine que tu bloque avec une clé BTR c'est costaud


Egalement caler la masse du villo côté volant , en calant au niveau de la bielle ou de l'autre côté tu peux décentrer le villo, avec un morceau d'alu ou plastic costaud entre la masse et le carter

Si j'ai bien compris je me débrouille pour bloquer le volant et je serre ou je desser l'ecrou ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 794
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: allumage r4d   Mer 6 Mar - 8:38

Comme je l'ai décrit sur la photo;
si tu fais un outil similaire au premier attention à la longueur des tiges qui rentrent dans les lumières elles peuvent abimer les bobines.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: allumage r4d   Mer 6 Mar - 12:07

hummm j'admire votre patience

une petite question encore l’écrou je dois le tourner dans quel sens (y a t il un pas inversé)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: allumage r4d   Mer 6 Mar - 19:05

c'est sens normal
