 Démontage de Kick sur R4

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
zouzou



Messages : 8
Date d'inscription : 10/03/2013
Age : 30
Localisation : Isère

MessageSujet: Démontage de Kick sur R4   Dim 10 Mar - 16:26

Bonjour à tous!

Nouvelle arrivée sur le site! Laughing
Je commence actuellement la phase de dépôt du moteur sur ma R4 de 1951.
Petit soucis : j'arrive pas à enlever le kick!
J'ai dévisser la vis qui était accessible sur la béquille de kick juste devant le carter de chaîne, mais je ne sais plus comment on enlève le kick...! j'ose pas forcer pour écarter la base du kick pour le sortir de son axe.
Merci de votre aide! Surprised

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: Démontage de Kick sur R4   Jeu 21 Mar - 13:17

Bonjour j'ai le même souci que toi j'ai retiré l’écrou (je l'ai remis sur la photo) mais impossible de sortir la vis qui tient le kick et donc impossible de virer ce kick.
Quelqu'un pourrait il nous venir en aide ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Démontage de Kick sur R4   Jeu 21 Mar - 18:44

Normal, c'est une clavette
pour l'enlever, tu desserres l'écrou sans l'enlever, tu mets un marteau à coté de la tête de la clavette pour porter coup et tu mets un coup sec sur l'écrou avec un autre marteau et ça doit sortir tout seul
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 795
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Démontage de Kick sur R4   Jeu 21 Mar - 19:03

Exactement, comme une manivelle de vélo, comme le dit Jean Luc bien positionner un gros marteau pour faire contre coup à côté de la tête de la clavette côté arbre, et le coup sec sur l'écrou pas un coup de "casquette" !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
benico

avatar

Messages : 113
Date d'inscription : 25/09/2012
Localisation : 35

MessageSujet: Re: Démontage de Kick sur R4   Jeu 21 Mar - 20:09

Impec votre technique ç'est venue du 1er coup Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 795
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Démontage de Kick sur R4   Jeu 21 Mar - 20:56

On l'a appris des anciens!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
zouzou



Messages : 8
Date d'inscription : 10/03/2013
Age : 30
Localisation : Isère

MessageSujet: Démontage de Kick sur R4   Dim 24 Mar - 16:41

merci pour vos réponses!
en fait ma clavette j'arrivais à l'enlever, j'osais juste pas trop forcer et écarter la base du kick pour l'enlever de l'axe, mais j'y suis arrivée, enfin!
le moteur est déposé, embrayage démonté, piston également, ça avance!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Génie69

avatar

Messages : 138
Date d'inscription : 05/12/2013
Age : 41

MessageSujet: Re: Démontage de Kick sur R4   Jeu 26 Déc - 23:40

Bonjour,

Malheureusement je crois que mon mécanisme de kick n'est pas d'origine et surtout il a été bricolé. Il y a eu un gros pâté de soudure pour réparer la pièce. Du coup plus possible d'écarter le moyeu de la pédale:



Je ne sais pas quelle est la forme du cylindre derrière le moyeu. Y a t'il un épaulement qui pourrait m'empêcher de retirer le moyeu si je ne l'écarte pas? J'ai eu beau taper généreusement ce n'est pas venu, et j'ai fait un petit éclat sur le carter   Evil or Very Mad Evil or Very Mad

Pour info, le boulon se retire si besoin il ne fait pas office de retenue axiale

Help-me please!!!

Génie69
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Démontage de Kick sur R4   Ven 27 Déc - 0:11

Il va falloir que tu joues de la meuleuse pour virer la soudure.
Normalement ça sort tout seul, l'arbre du kick a des cannelures mais j'ai bien peur que celles-soit abimées pour qu'ils aient soudé le kick dessus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
Génie69

avatar

Messages : 138
Date d'inscription : 05/12/2013
Age : 41

MessageSujet: Re: Démontage de Kick sur R4   Ven 27 Déc - 0:22

A mince!!!!  No No No No
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 795
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Démontage de Kick sur R4   Ven 27 Déc - 21:29

Ouais! le truc habituel ! le kick tourne sur l'arbre et hop soudure électrique! Comme le dit jean Luc c'est meuleuse!!!! Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Génie69

avatar

Messages : 138
Date d'inscription : 05/12/2013
Age : 41

MessageSujet: Re: Démontage de Kick sur R4   Sam 28 Déc - 12:00

Bon et bien opération disqueuse ce matin. Comme confirmé l'axe a été coupé puis le moyeu de la pédale a été soudé dessus.

Moyeu soudé:

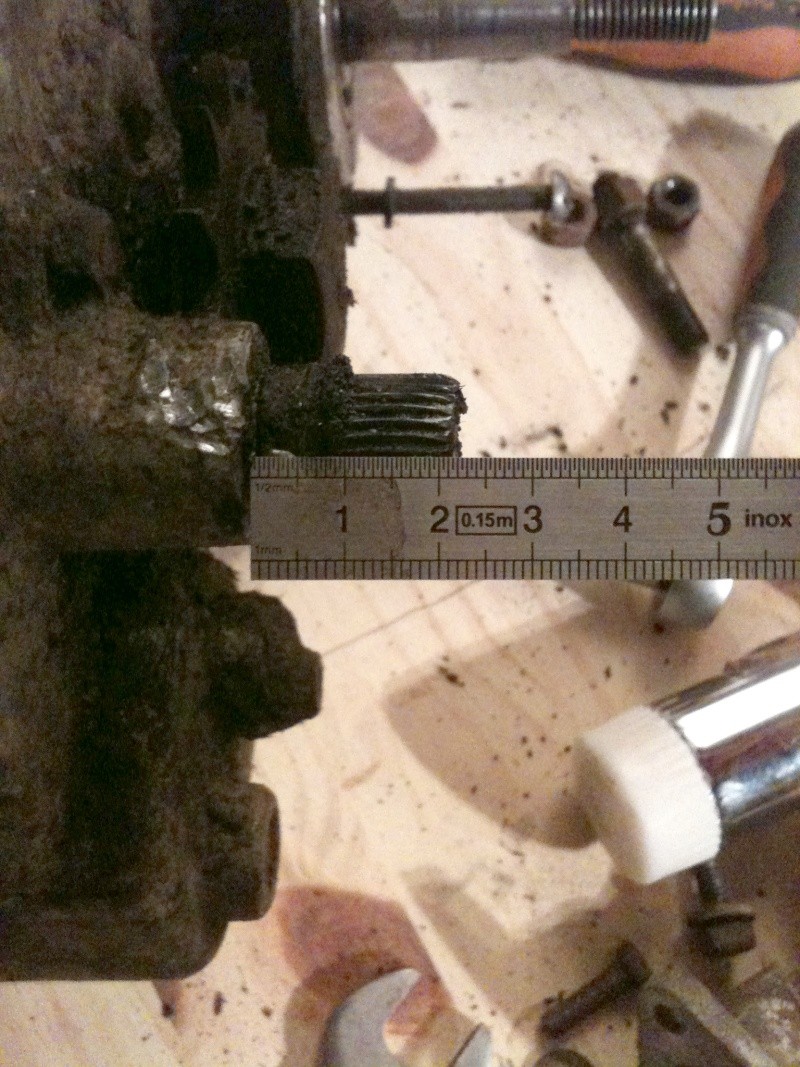

Axe sur second moteur R4:



Il en manque un sacré morceau!!

Voilà l'axe après opération chirurgicale:





Bon ben maintenant il faut récupérer l'autre axe  Sad Sad Sad  Surprise!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Démontage de Kick sur R4   Sam 28 Déc - 16:52

Ouais, mauvaise surprise, pas terrible le graissage à l'eau
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 795
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Démontage de Kick sur R4   Sam 28 Déc - 18:35

Aie !!!!!!

L'arbre de kick devait être fragile car je me souviens en voir trainer dans l'atelier de mon père donc il devait en changer !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Jean Luc
Admin
avatar

Messages : 1010
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Démontage de Kick sur R4   Sam 28 Déc - 20:08

j'en ai jamais vu de cassé mais des tordus, assez souvent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 795
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Démontage de Kick sur R4   Dim 29 Déc - 13:55

Je ne me souviens pas quel était le problème malgré mon grand âge  clown je n'étais pas grand mais c'est certainement la cause que tu donne car il me semble qu'ils étaient entiers
