 Gnome & Rhone Type D

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Gnome & Rhone Type D   Mer 21 Sep - 20:04

Bonjour,

Je me présente , Christian 48 ans habitant la Moselle, et heureux possesseur d'une Gnome & phone Type D de 1927 acquis en 2006 que je viens de commencer de restaurer.

" />

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Jeu 22 Sep - 3:33

bienvenu su le forum
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Jeu 22 Sep - 20:42

Merci Jean Luc

La moto étant rapatriée dans mon garage , il s'ensuit une analyse .Le moteur est bloqué, la fourche accidentée et le garde boue ne sont pas du bon modèle, la magnéto n'est pas non la bonne ainsi que le carbu... Bref pas mal de pièces à retrouver, et en plus de modèle assez peu courant.

Le démontage du moteur s'impose comme une évidence motivé par ma curiosité de connaitre l'état d'usure des pièces en mouvement.
" />


" />

On peut très rapidement se rendre compte que le raccord d'entrée de pompe à huile a pris un coup et est de travers dans le filetage. Je le démonte délicatement afin d’éviter de détériorer un peu plus le filet, (après maintes réflexions, je prendrais la décision de tarauder à 14x125 directement dans l'ancien filet (1/2")).

Le démontage du reste du moteur se passe sans encombre , j'en profite également pour remplir copieusement le cylindre de dégrippant.
Et après quelque jours , je décide de sortir le piston à la presse car le piston ne bouge decidement pas  dans le  cylindre.
" />

Ce choix s'avère le bon , le piston sort facilement (heureusement avec une presse 15 tonnes), surtout les petites rayures laissées sur le cylindre s'effaceront lors du deglacage à l'honoir.


Dernière édition par chris 57 le Sam 29 Oct - 11:55, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Ven 23 Sep - 16:06

Je vois que tu as du pain sur la planche. Tu as huit mois pour finir car normalement, le rassemblement 2017 devrait avoir lieu fin mai dans la Moselle.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Ven 23 Sep - 19:25

Huit mois ,c'est pas gagné Jean Luc vu le boulot encore a réaliser....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome & Rhone Type D   Mar 27 Sep - 11:14



Et bien bon courage mais ça va venir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 2 Oct - 18:56

Merci Dialmax
J'espère que ça va venir.
Bon allez sérieusement , si tu bosses pas ,y'a rien qui vient.Et ça tombe bien, j'ai repris le chemin du garage.Donc toujours dans le demontage...
" />
" />
" />
[/img" />
Voilà la base est bonne, l'usure des pignons et autres pièces en mouvement n'est pas importante, bonne nouvelle.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 2 Oct - 20:07

Rien de bien étonnant qu'on a lu l'article qui suit, tiré de Moto Revue du 1er Avril 1926.Bonne lecture.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 2 Oct - 21:06

Pompe Best & Loyd
" />" />
La pompe aujourd'hui avec son nouveau raccord.
" />


Dernière édition par chris 57 le Lun 3 Oct - 7:33, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 2 Oct - 21:45

Le carburateur Zenith MC 26 ,  n'est pas un carburateur monté sur Gnome Rhône mais je souhaite le faire découvrir à ceux qui ne connaisse pas d’autant plus qu'il est décrit par Mr Zerolo dans son Livre "La Motocyclette" paru en 31 et 39 .(Extrait numérisé et mis en sur le net par le TCP, merci à eux)
http://terrot.club.pyreneen.free.fr/basse_resol/notices-techniques/nt456/06/htm-0006.htm

" />
" />
" />
" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Sam 8 Oct - 18:37

Après la remise en état du piston,usinage des soupapes neuves, réalésages des guides de soupapes, et voilà le résultat.
" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Sam 8 Oct - 19:06

Et bien ma fois, c'est en bonne voie tout ça
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome & Rhone Type D   Sam 8 Oct - 19:42

Beau travail vivement de voir tout fini;

Je vois que vous êtes bien rentré, nous sommes très content de vous avoir vu, à bientôt.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Sam 8 Oct - 20:16

Nous aussi, c'est toujours un plaisir de discuter autrement que sur le Web
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 9 Oct - 5:50

Jean Luc,
Ce sera un plaisir de se rencontrer.Certainement au mois de mai , mais malheureusement pas avec la Type D, elle ne pourra pas être finie.Encore beaucoup trop de travail, même si j'ai un peu triché car je suis un peu plus avancé dans la restauration qu'il n'y parait.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Dim 9 Oct - 6:42

Si tu as une autre moto ancienne, même si ce n'est pas une Gnome, c'es pas grave on est pas sectaire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Dim 9 Oct - 6:47

Ne t’inquiète pas il y a autre chose.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Lun 19 Déc - 21:21

Allez je profite du mauvais temps pour poster la suite .
Démontage de la boite de vitesse,

Les dents sont encore en bon état, changement des roulements , calage des arbres ,également redressage de l'arbre d'entrée de boite a la presse et remontage. essai tout a l'air de bien fonctionner.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Lun 19 Déc - 21:52

Maintenant , l'embrayage, le moyeu , les disques , tout est usé.

Je décide de refaire le moyeu (contrairement à certain et ce n'est peut être pas le plus facile...)



Les essais sont concluants.


Dernière édition par chris 57 le Ven 23 Déc - 12:31, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome & Rhone Type D   Mar 20 Déc - 18:15

Beau travail, tu ne dois pas en être à ta première restauration je pense
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome & Rhone Type D   Mar 20 Déc - 18:22

Je pense aussi !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Mar 20 Déc - 18:53

Je ne suis pas à mon coup d'essai, j'ai eu jusqu' à 11 motos mais le tournant est quand je me suis acheté un tour (2004) puis une fraiseuse(petite en 2008) et surtout quand j'ai mis les pieds dans l'usinage en tant que professionnel, (je ne suis pas du métier) en 2012, là au contact des gens du métier , j'ai très vite évolué.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Mar 20 Déc - 19:48

Remontage du moteur et boite de vitesse dans le cadre.


Et maintenant les conduites :je les ai toutes d'origine mais je vais toutes les refabriquer.Montage des réservoirs d'huile et d'essence.

Pas réussi du 1er coup!

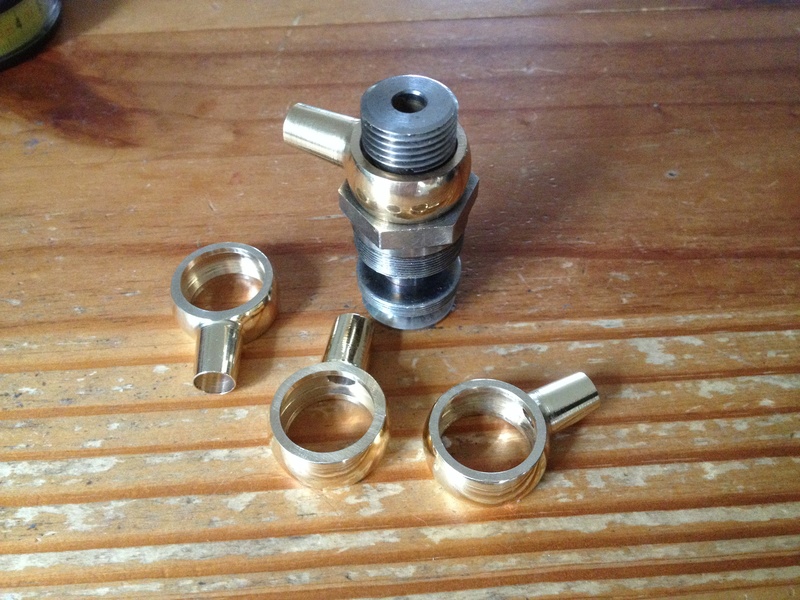

Les raccords Banjo pour la pompe manuelle,

Et le carbu Amac rentré de restauration muni de son nouveau raccord d'essence (conicité de 15 °, 20° pour le raccord de filtre à huile)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chris 57



Messages : 19
Date d'inscription : 18/02/2013
Localisation : moselle

MessageSujet: Re: Gnome & Rhone Type D   Mer 21 Déc - 9:22

La magnéto Magneti Marelli de retour de réfection , on trouve les ressorts en spirale dans les magasins de jardinage dans le rayon des sécateurs (pour ceux qui auraient besoin).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
