 Magneto MAJOR

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
chikitou



Messages : 12
Date d'inscription : 19/01/2016
Age : 63
Localisation : BRON

MessageSujet: Magneto MAJOR   Dim 18 Juin - 21:08

Bonjour a tous, j'ai acheté il y a deja quelque temps une MAJOR que je vous ai presenté ici, qui etait incomplete, j'ai a ce jour réuni pratiquement tout les éléments qui me manquait, sauf l'entraîneur de la magneto que je n'arrive vraiment pas a trouver. Donc j'ai decidé de le faire fabriquer, cette piece est assez simple et ne devrait pas couter très cher. Pour cela il me faudrait des cotes precise et comme je n'ai pas la piece..... alors si un de vous pouvait me les fournir . Voilà je joins une photo , pour etre sur que l'on parle de la même chose ... Amicalement Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fanfi_du_94



Messages : 36
Date d'inscription : 24/11/2013

MessageSujet: Re: Magneto MAJOR   Mar 25 Juil - 16:03

Bonjour,

je ne sais pas si tu as eu la réponse pour le toc. Perso, sur ma Junior, j'ai une MAE qui aussi un toc qui entre sur l'arbre à came. Alors peut être sont ils équivalents ? Sur la photo ca se ressemble, du moins pour la forme
Comme je dois regarder mon allumage, je peux prendre les quotes de cette pièce sur la MAE et te les fournir. Est-ce que cela t'interesse ?

FF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chikitou



Messages : 12
Date d'inscription : 19/01/2016
Age : 63
Localisation : BRON

MessageSujet: Re: Magneto MAJOR   Mar 25 Juil - 17:58

Bonjour et merci de ta réponse , si j'ai tes cotes je verais bien si cela correspond ....je crois qu'il y a des pieces commune mais bon je sais pas , alors dans le doute je suis preneur . Merci encore
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fanfi_du_94



Messages : 36
Date d'inscription : 24/11/2013

MessageSujet: Cote toc   Ven 28 Juil - 17:20

Bonsoir,

J'ai recalé ma junior et j'en ai profité pour reagrder le toc.
Il se présente comme celui de la photo, un disque avec 2 encoches et un cylindre supérieur qui entre le bout de l'arbre à cames.

Je vais essayer de te donner toutes les cotes :
pour le premier disque qui est côté magnéto :
Diamètre hors tout : 28 mm
Epaisseur disque : 5 mm
Les encoches situées diametralement opposée font :
largeur : 8 mm
profondeur : 4mm

Le deuxieme disque  (celui qui entre dans l'arbre à came) qui n'a pas d'encoche
Epaisseur 2eme disque : 5 mm
diametre : 17,6 mm
l'intérieur de ce disque qui est conique fait :
Côté magnéto 12 mm de diamètre
Côté AàC : 11 mm de diamètre

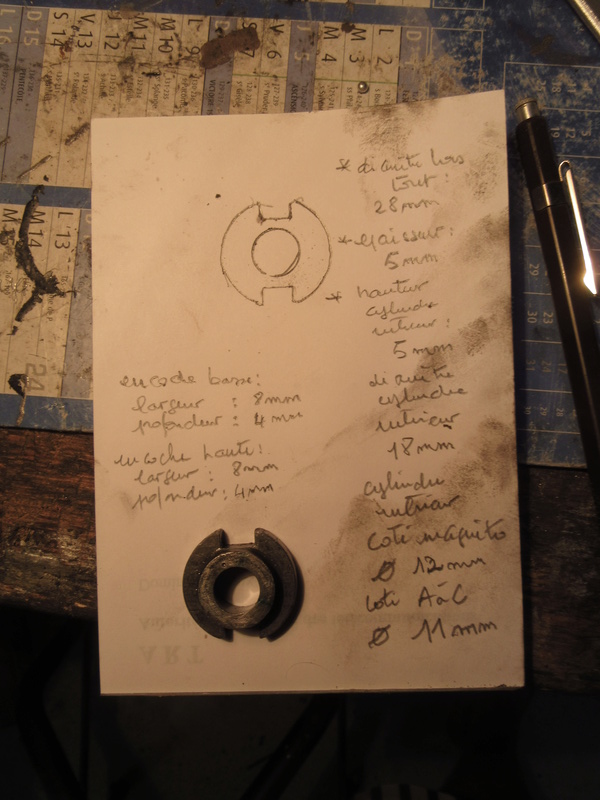

Sur les photos ci dessous tu pourras voir la pièce en question et peut être mieux comprendre les cotes que je t'ai fournies







Bon courage et si soucis de compréhension tu me poses les questions.

FF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chikitou



Messages : 12
Date d'inscription : 19/01/2016
Age : 63
Localisation : BRON

MessageSujet: Re: Magneto MAJOR   Ven 28 Juil - 21:30

Un grand merci a toi, j'ai plus qu'a trouver un bon tourneur.... je vais quand meme verifier si c'est les meme cotes ....
Je te tiens au courant
A+ Marc
