 Gnome et rhône R3 1948

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Invité
Invité



MessageSujet: Gnome et rhône R3 1948   Jeu 1 Mar - 13:16

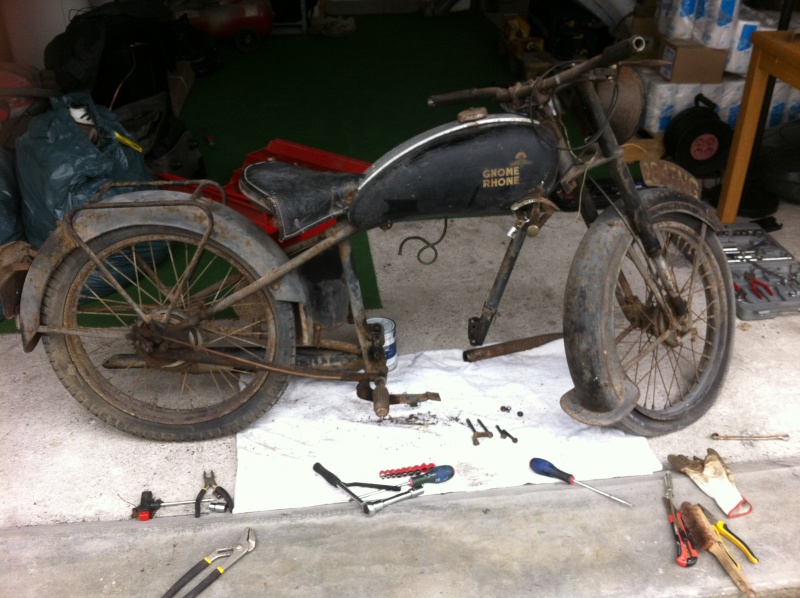

Voilà quelques photos avant restauration :







Culasse enlevée


Moteur retiré




Etat du filtre à essence


Chaîne avant nettoyage


Pendant (bain de gazoil)


Après


Carburateur nettoyé




Suite au prochain numéro ...

Revenir en haut Aller en bas
Eric 27

avatar

Messages : 49
Date d'inscription : 26/10/2011
Age : 50
Localisation : Eure

MessageSujet: R3   Jeu 1 Mar - 21:23

Bonsoir JeffBer,

Je possède une R3 de 1949, voir photos dans le post des motos après guerre.

Si je peux me permettre, peux-tu faire des photos en haute définition des différente pièces de ta R3, tel que, carbu démonté etc...
Cela peut aidé pour les personnes qui comme moi, au début non jamais restauré de Gnome, et comme nous n'avons aucune référence, quant je dis "nous" c'est les débutants c'est bien pratique de voir si il manque des pièces sur la machine en face de soi.
En Hd, c'est pour les zooms.
Bon courage
A+
Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lespetroleure.sitew.com
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome et rhône R3 1948   Jeu 1 Mar - 21:39

comme tu dis, nous n'avons pas de catalogue de pièces pour ce modèle mais pour le carbu, c'est pas forcément le plus compliqué car c'est du Zhénith et des fois les fabriquants de carbu avaient leurs catalogues donc en cherchant un peu, on doit arriver à trouver mais par contre c'est clair que si tu désosses le moteur, hésites pas à nous faire des photos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Ven 2 Mar - 19:59

Bonsoir,
Alors je pense faire la vidange de la boite demain matin sauf surprise
Je pense utiliser une huile semi-synthésée plutôt qu'une huile de synthèse, peut être trop fluide et donc qui peut, peut être, provoquer une fuite au cas où le joint n'est plus étanche ...
Votre avis ?
Jean-Luc, tu m'as dit de regarder si les pastilles ne sont pas collées au niveau de l'embrayage. Tu peux préciser ?
Je n'ai pour l'instant aucune idée de ce que c'est.
Je vais regarder ce soir.
Pour le cylindre qui, je vous rappelle, coulisse impeccablement, j'ai juste envie de l'huiler par le dessus et le faire coulisser doucement sans plus.
Est ce suffisant encore une fois d'après vous ?
Bon, si mes questions sont "bizarres" Very Happy , n'oubliez pas que je découvre la mécanique mais jusqu'à maintenant ça avance bien.
Merci de votre indulgence Smile
Ah oui, sinon, j'ai regonflé les pneus et ceux ci ont tenu le coup Shocked . Bon, je me doute bien que les pneus seront à changer tout de même.
Voilà
Bon, ben y a pu ka Wink
Revenir en haut Aller en bas
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome et rhône R3 1948   Ven 2 Mar - 20:31

l'embrayage est fait de 3 disques garnits de pastilles en liège, il faut donc démonter le carter coté gauche pour accéder à l'embrayage.
pour le piston, ne mets pas trop d'huile quand même sinon elle va peiner à démarrer et ça va fumer grave.
si ça roule, fait gaffe quand même avec les vieux pneus qu'il n'y en ait pas un qui éclate, on est vite par terre. regarde avant si ils ne sont pas trop craquelés
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
Eric 27

avatar

Messages : 49
Date d'inscription : 26/10/2011
Age : 50
Localisation : Eure

MessageSujet: Re: Gnome et rhône R3 1948   Sam 3 Mar - 10:56

Bonjour,

Pour les pastilles des disques, il y à 15 pastilles par disque soit 45 en tout, elles sont en férrodo de Diamètre 15.2mm épaisseur 4mm.
Tu peux voir avec des pastilles en liège plus facile à refaire.
[img][/img]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lespetroleure.sitew.com
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Sam 3 Mar - 15:06

Encore une fois merci pour vos conseils
Tout est bien en place et remonté
On a un souci côté allumage
On a bien suivi les instructions concernant le remontage du volant magnétique (position du piston et écart des vis patinés).
Et là, ben rien Crying or Very sad
Pas d'étincelle au niveau de la bougie (achetée ce matin, une NGK 4511 BP6HS) ...
On se pose la question de savoir si on a bien repositionné le volant
Il y a différentes marques que je vais vous montrer sous différents plans :

Une "lune" et un "c" (pour calage ? ou condensateur comme il se trouve à côté ?)


Le "c"


La "lune"


Une flèche




Début semaine prochaine, j'envisageai de faire tester tout le système d'allumage (bobines, ...)

Autre chose, y a t il une masse ? Apparemment nous non ... ?


Dernière édition par JeffBer le Sam 3 Mar - 16:10, édité 3 fois
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Sam 3 Mar - 15:13

Sinon quelques photos supplémentaires :

Etat du pignon arrière



Pour la boite de vitesse, surprise ! Pas d'huile dedans !
Donc on en a mis Smile
Sur cette photo, on voit le trop plein en train de finir de se vider



Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Sam 3 Mar - 15:24

Etat du carter d'embrayage

Avant


Après


Différentes vues de l'embrayage sans carter




Revenir en haut Aller en bas
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome et rhône R3 1948   Sam 3 Mar - 18:03

même si ton volant est mal calé, tu devrais avoir une éteincelle.
pour la bougie, tu aurais du prendre une NGK B7HS, c'est ce qui correspond à la marchal 34S qui était préconisée à l'époque.
pour la couronne arrière, elle est bonne pour faire un essai mais il faudra la changer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Mer 7 Mar - 8:44

Il faut remettre le rupteur en état parfait, nettoyage, un morceau de papier 400 autour d'une jauge et polir les portées bien essuyer, vérifier l'isolation du fil qui arrive au rupteur et de sa connexion
Il semble qu'il y a 2 condensentateurs celui d'origine et un autre à gauche non branché, pour remplacer examiner celui d'origine il y a peut-être la capacité écrite dessus aux alentours de 20 c'est mieux de monter la même.
le calage de l'allumage se fait classiquement pour un volant sans clavette, après avoir règler l'écartement du rupteur, 0.40, amener le piston au point mort haut et RECULER de 3.5 mm ( R3) avec une lampe témoin (ou feuille de papier à cigarette à l'ancienne!!!) amener le rotor en le tournant dans le sens de la marche exactement au point ou le rupteur ouvre, avec un maillet quelques coups secs pour "coller" le rotor sur le cône, vérifier qu'il y a toujours 3.5mm serrer l'écrou sinon recommencer.
Normalement en sortie de bobine HT il y a une piéce en bakélite pour faire la jonction avec le fil de bougie, je pense qu'il faudrait une isolation car l'étincelle peut sauter directement au stator
Vérifier l'isolation du fil de jonction bobine HT rupteur ils sont vieux alors ????????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome et rhône R3 1948   Mer 7 Mar - 10:23

volia une explication clair et nette. tant qu'on est dans le volant magnétique, on m'a posé une question par mail: est ce que tu connais la différence entre un safi SSY et un safi SSY 2
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Mer 7 Mar - 11:27

je n'ai pas trouvé, le seul truc est la puissance différente entre le SSX et le SSY
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Mar 3 Avr - 8:20

Bien l'bonjour !
Bon, statu quo concernant l'allumage ...
Je fais le tour de mes connaissances et je reconnais que j'entends de tout ... et de rien !
Donc, sinon, j'ai nettoyé le stator, les vis platinées, et je vais refaire les fils qui me paraissent "fatigués" :
Celui qui va du condensateur au rupteur, peut être celui aussi qui rejoint les 2 bobines d'éclairage, ...

A ce sujet, faut il un fil spécial ou alors un fil ayant un calibre presque identique suffit il ?
Et dernière question, je pense que le stator fait effet de masse mais faut il en rajouter une à tout hasard ?

Bonne journée

P.S. : dès que je peux, je vous remets quelques photos actualisées de l'allumage
Revenir en haut Aller en bas
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Mar 3 Avr - 9:00

un fil standard de même section que le précédent
pas de fil de masse pour le stator par contre éliminer toute trace d'huile entre rupteur et stator, stator et carter moteur;
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Invité
Invité



MessageSujet: Re: Gnome et rhône R3 1948   Mar 3 Avr - 15:20

Merci DIALMAX
Je sors d'un vendeur de pièces auto : il me dit qu'un fil d'antenne peut convenir
Qu'en penses tu ?
Sinon, pour le calage en lui même, que peut signifier ces marques et flèches que l'on voit sur le stator et le rotor ?
Ont ils une importance particulière ou non ?

FLECHE SUR LE ROTOR


"CROISSANT LUNAIRE" SUR LA FACE INTERNE DU STATOR (en bas sur la photo)


3 SUR LA FACE INTERNE DU STATOR



TRIANGLE SUR LA FACE EXTERNE DU STATOR (à gauche sur la photo)



Dernière question : tu me dis de mettre quelques coups secs de maillets sur le rotor afin de le fixer mais celui-ci se visse du début à la fin ... ?
Un pote me dit qu'il existe d'autres volants magnétiques où il y a nécessité de ces coups de maillets mais pas sur le mien puisqu'il se visse entièrement.
Il a raison ou je le vire définitivement de mes amis ? Laughing

Bon, j'arrête de t'importuner pour aujourd'hui.
Ce soir, soirée atelier en prévision

Et encore grand merci pour tes conseils avisés

Revenir en haut Aller en bas
Jean Luc
Admin
avatar

Messages : 1017
Date d'inscription : 02/08/2011
Localisation : Cher

MessageSujet: Re: Gnome et rhône R3 1948   Mar 3 Avr - 17:34

tu peux le virer, il dit des conneries Laughing Laughing
plus sérieusement, le coup de maillet, c'est juste pour que le volant adhère sur le cone de l'arbre en attendant que tu le visses et ça peux aussi éviter que le volant tourne sur le cone quand tu va serrer.
pour le calage, je ne m'occupe pas des repères, je fais comme à expliqué précédament Dialmax, avec la feuille de papier cigarette. tu peux lui faire confiance, il a été concessionaire toute sa vie donc il sait de quoi il parle
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ajl-creations.com/gnome-rhone
JFB



Messages : 15
Date d'inscription : 24/05/2014
Age : 48
Localisation : Pas de Calais

MessageSujet: Re: Gnome et rhône R3 1948   Sam 24 Mai - 17:01

Bonsoir,
Je suis le propriétaire de cette fameuse R3 qui a toujours son problème d'allumage.
Je me suis permis de changer d'identifiant, ne trouvant plus l'ancien.
Donc voilà, toujours au même point : pas une seule étincelle ...
Depuis ce temps, je me suis renseigné auprès de personnes touchant les vieilles bécanes mais sans résultat
J'avoue être un peu désabusé ...
Vos conseils précédents étaient intéressants mais je me demande sérieusement si le volant fonctionne vraiment.
On a essayé de différentes façons mais rien à faire
Bref, l'impasse totale
Et sinon, désolé de ne réapparaître qu'aujourd'hui mais la désolation de ne rien obtenir plus la vie de famille y sont pour beaucoup
Amicalement les gnomeux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Sam 24 Mai - 17:24

Regardant la photo du stator je me pose des questions sur les branchements,
donc je te mets une photo d'un SAFI (sur un AMC mais ça n'a pas d'importance) légendée et le shéma SAFI







Tu n'a pas une photo du stator tel qu'il est actuellement ?
Si le condenso ou je te demande le branchement est-tel quel il est à la masse et ça ne peut pas marcher.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
JFB



Messages : 15
Date d'inscription : 24/05/2014
Age : 48
Localisation : Pas de Calais

MessageSujet: Re: Gnome et rhône R3 1948   Sam 24 Mai - 18:10

Merci de ta réponse rapide
Mardi, je redémonte le volant et je prendrai des photos exxxxxtra larges du stator
On se pose plein de questions :
On a l'impression qu'il a été trifouillé avant nous
- Les connections entre rupteur, bobine, condensateur, ... sont elles correctes ?
- Ce condensateur "en trop" sert à quoi ?
- Faut il des isolants entre chaque connection ou pas ?
- le rupteur est en contact avec un condensateur, normal ?
- ...
Éventuellement, est il possible de t'envoyer le volant par colissimo ?
Ou encore mieux, je t'invite à la maison, tout frais payés, tu t'occupes de la moto et moi, je te fais découvrir la cuisine de ch´nord !  lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Sam 24 Mai - 18:37

Vu ta réponse je serais tenté de faire un pari bien que ce ne soit pas mes habitudes !!!! Tout doit être branché de travers !!!!
La photo aidera et il suffira de reprendre méthodiquement les branchements, il sera peut être utile que je légende ta photo ce sera plus facile pour toi, le faire toi même est important pour comprendre et pouvoir recommencer, aucun fil ne doit avoir un contact avec la masse, le condensateur est fixé à la masse mais son fil est reliè au rupteur par contre la conexion au rupteur doit être isolé de la partie fixée au stator.

Maintenant que la retraite est là le nord fait parti des éventualités pour faire rouler le ping car j'en garde de bons souvenirs quand à une époque nous allions tous les ans en concentre à en Belgique à Binche mais autrement je ne suis jamais monté plus haut que Cabourg pour courir en kart, et pas le temps de visiter !!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
JFB



Messages : 15
Date d'inscription : 24/05/2014
Age : 48
Localisation : Pas de Calais

MessageSujet: Re: Gnome et rhône R3 1948   Lun 9 Juin - 14:53

Bonjour,
J'envoie comme prévu quelques photos du stator
Pas sûr que cela soit suffisamment précis


















Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JFB



Messages : 15
Date d'inscription : 24/05/2014
Age : 48
Localisation : Pas de Calais

MessageSujet: Re: Gnome et rhône R3 1948   Lun 9 Juin - 14:55

Si ça ne suffit pas, je ne suis pas contre de te l'envoyer par colis pour que tu puisses mieux observer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Lun 9 Juin - 15:32

Bien tes photos je vais te les légender, au premier coup d'oeil il semble effectivement qu'il y a de quoi faire mais je pense qu'avec des conseils tu pourra avancer .

A + tard
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
DIALMAX

avatar

Messages : 802
Date d'inscription : 13/02/2012
Age : 72
Localisation : Bourbonnais

MessageSujet: Re: Gnome et rhône R3 1948   Lun 9 Juin - 17:01

Je commence par ici, l'état et le montage du rupteur fait qu'il ne peut pas y avoir d'allumage il faut que les fils la vis et le ressort soit isolé de la patte par des rondelles isolantes et un petit tube isolant de diamètre intérieur celui de la vis et extérieur celui du trou ou 23 rondelles prévues à cette effet ayant un rebord remplaçant le tube.
Remettre les contact du rupteur très propres et lisses avec du papier 400 par exemple.
je continue de préparer la suite.





J'ai fait un croquis pour expliquer le monta au rupteur




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://blog.dialmax.fr
Contenu sponsorisé




MessageSujet: Re: Gnome et rhône R3 1948

Revenir en haut Aller en bas

Gnome et rhône R3 1948
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» (1948) Le combat aérien du lt. George Gorman
» (1948) mémo top secret les Suédois ont des problèmes avec des OVNIs
» North Bay nid d'OVNI depuis 1948
» - Le crash d’Aztec (Nouveau Mexique) 1948
» L'affaire de Fukuoka 1948 recherche d'informations et discussion

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Amicale des motos Gnome & Rhône :: Galerie photos :: Vos restaurations-
Sauter vers:
